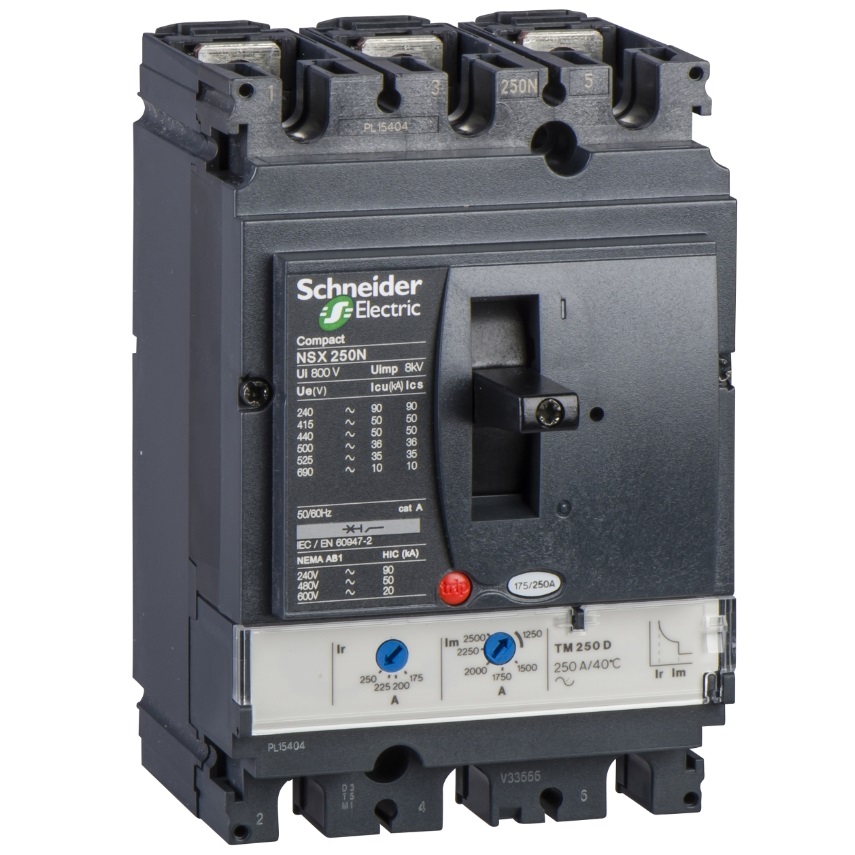

施耐德Schneider固定式紧凑型断路器NSX250N TM200D 3P3D 3P3R LV431831

产品名称 : ComPact NSX ; ComPact NSX100...250

产品短名 : NSX250N

产品类型 : 断路器

产品应用 : 配电保护

Number of poles : 3P

保护极说明 : 3t

额定电流 [In] :  200 A  在40 °C

额定工作电压 [Ue] : 690 V AC 50/60 Hz

网络类型 : AC

网络频率 : 50/60 Hz

隔离功能 : 适用 符合 EN/IEC 60947-2

使用类别 : AC

[Icu] rated ultimate short-circuit breaking capacity :

     85 kA 在…上 240 V AC 50/60 Hz 符合 UL 508

     10 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2

     35 kA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2

     50 kA 在…上 480 V AC 50/60 Hz 符合 UL 508

     36 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

     50 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2

     50 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

     90 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2

     15 kA 在…上 600 V AC 50/60 Hz 符合 UL 508

Performance level : N 50 kA 415 V AC

脱扣器名称 : TM-D

脱扣器类型 : 热磁式

脱扣器保护功能 : LI

控制类型 : 手柄

Circuit breaker mounting mode : 固定式

补充信息

额定绝缘电压 [Ui] : 800 V AC 50/60 Hz

额定冲击耐受电压 [Uimp] : 8 kV

[Ics] rated service short-circuit breaking capacity :

     10 kA 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2

     35 kA 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2

     36 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2

     50 kA 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2

     50 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

     90 kA 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2

机械寿命 : 20000 次

电气寿命 : 5000 次 在…上 690 V In

      10000 次 在…上 690 V In/2

      10000 次 在…上 440 V In

      20000 次 在…上 440 V In/2

安装方式 : 底板安装

连接方式 : 前连接

极间距 : 35 mm

保护类型 : 过载保护 (热保护) ; 短路保护 (磁保护)

脱扣器额定值 : 200 A 在…上 40 °C

Long-time pick-up adjustment type Ir (thermal protection) : 可调

[Ir] long-time protection pick-up adjustment range : 0.7...1 x In

Long-time protection delay adjustment type tr : 固定式

[Tr] long-time protection delay adjustment range : 120…400 s 在…上 1.5 x In ; 15 s 在…上 6 x Ir

Short-time protection pick-up adjustment type Isd : 可调

[Isd] Short-time protection pickup adjustment range : 5...10 x In

Short-time protection delay adjustment type tsd : 固定式

漏电流保护 : 无漏电保护

Number of slots for electrical auxiliaries : 5 槽

宽(W) 105 mm

高(H) 161 mm

Depth (D) 86 mm

产品净重 : 2.4 kg

环境

符合标准 : EN/IEC 60947

产品认: CCC ; EAC ; 海事

过电压类别 : Class II

电击保护级别 : Class II

污染等级 : 3 符合 IEC 60664-1

IP 保护等级 : IP40 符合 IEC 60529

IK 保护等级 : IK07 符合 IEC 62262

运行温度 : -25…+70 °C

贮存环境温度 : -50… +85 °C

相对湿度 : 0…95 %

工作海拔 : 0...2000 m 不降容 ; 2000 m...5000 m 有降容

包装单位 :

Unit Type of Package 1 PCE

Number of Units in Package 1 1

Package 1 Height 11.29 cm

Package 1 Width 13.887 cm

Package 1 Length 19.135 cm

Package 1 Weight 2.014 kg

Unit Type of Package 2 S03

Number of Units in Package 2 4

Package 2 Height 30.0 cm

Package 2 Width 30.0 cm

Package 2 Length 40.0 cm

Package 2 Weight 8.4 kg

可持续性 : Green Premium 产品

REACh法规 : REACh 声明

欧盟ROHS指令 : 符合
