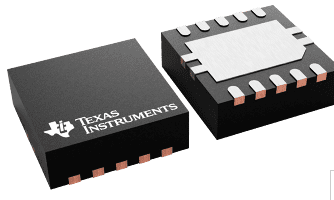

AFE3010AIRGTR AFE3010是一款精密、低功耗接地故障断路器（GFCI）控制器，用于检测电路中的接地故障泄漏路径。该设备是一种单一IC解决方案，可连续监测电路的多种故障状况，以验证系统是否正常工作。
除了接地故障泄漏检测外，AFE3010还可以检测接地中性点状况，这也可能导致连接设备产生有害冲击。该设备实现了一种独特的闭环接地中性点检测方案，消除了元件谐振调谐的需要，从而优化了系统开发时间。交流电源线每180个周期进行定期自检，以确保与接地故障控制系统相关的所有部件正常工作。如果出现任何部件故障，该设备将启用LED灯，和/或使电磁阀跳闸，以打开负载开关。在不需要LED指示灯的应用中，可以将报警引脚配置为辅助SCR驱动器，以驱动额外的电磁阀以实现冗余。
AFE3010集成了分流器和LDO稳压器，通过二极管电桥和无源元件直接从交流线路供电。
AFE3010提供灵活的可配置选项，以在不同的终端设备（如电气插座、断路器等）中实施强大的应用特定保护方案。
单芯片GFCI控制器，用于帮助设计符合UL-943标准的系统
内置自检，用于检测寿命终止、LED闪烁和/或负载开关跳闸
检测接地故障泄漏路径，并使负载开关跳闸
跳闸，检测中性点泄漏和接地开关路径
防止单个组件故障
用于冗余的双VDD和GND引脚
集成噪音过滤器，防止误跳闸
同时防止热接地和中性接地故障
通过外部反馈电阻器调节故障电流阈值
快速响应时间
对于±5mA接地故障电流，150 ms
±10 mA接地故障电流为85 ms
±30 mA接地故障电流为40 ms
±50 mA接地故障电流为10 ms
车载分流调节器通过无源器件为系统供电
支持120-V/60 Hz或220-V/50 Hz系统
工作温度范围：–40oC至105oC
功能自检
工作温度范围（C）-40至105
Vs（Min）（V）0
Vs（较大值）（V）26
