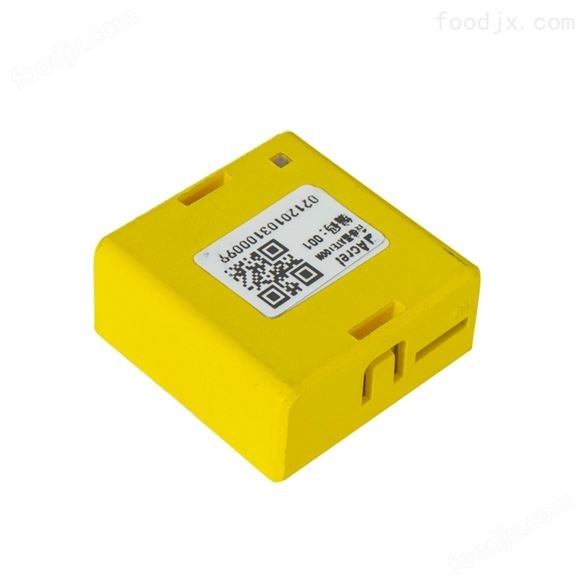

ATE 系列断路器触头测温传感器根据 《NB/T 42086-2016 无线测温装置技术要求》 开发，可用于3~35kV 户内开关柜，包括中置柜、手车柜、固定柜、环网柜等多种开关柜；也可用于 0.4kV 低压柜，包括固定柜，抽屉柜等。无线测温传感器可安装于柜内任何发热点上，利用无线数据传输技术实时发送监测数据，再通过接收装置将温度数据传输到显示装置或者远程监控系统。

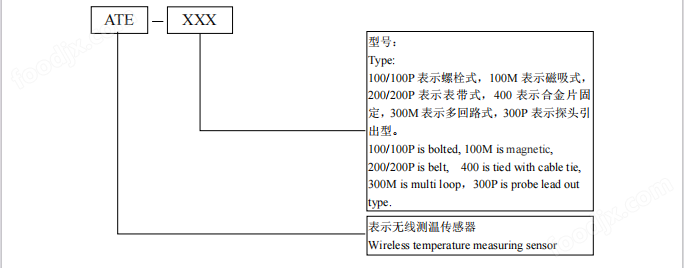

无线温度传感器共有多种型号，分别对应磁吸固定、螺栓固定、表带固定、合金片固定等安装 方式。

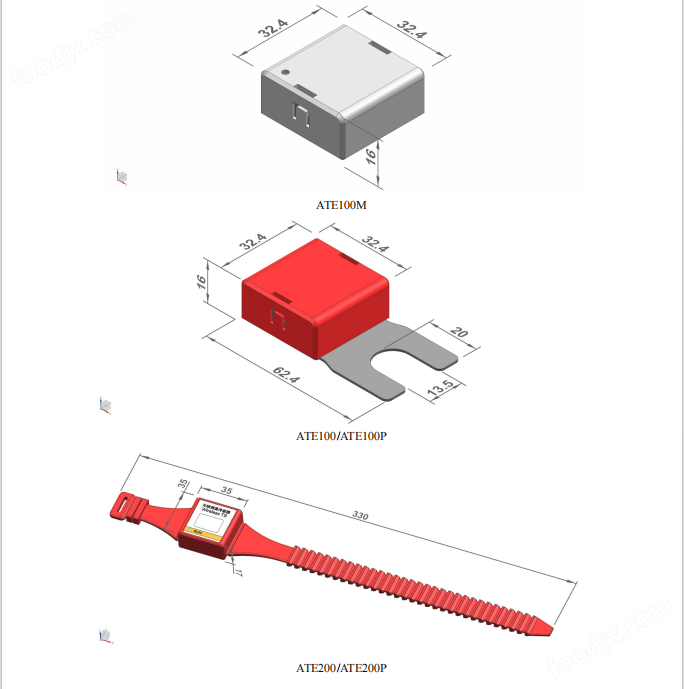

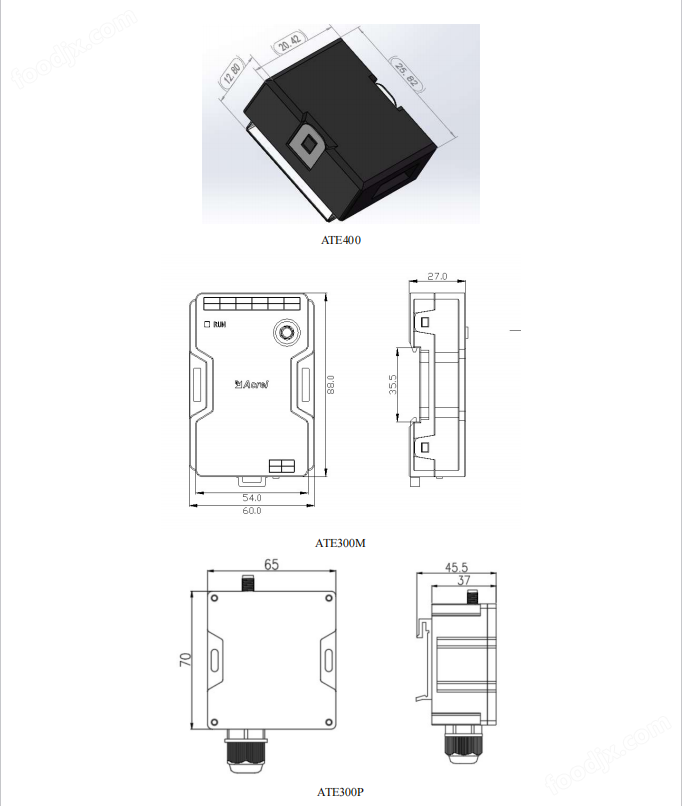

1.4.1 外形尺寸

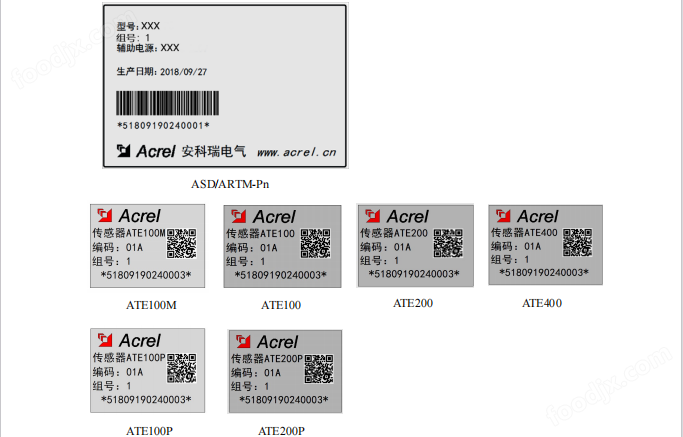

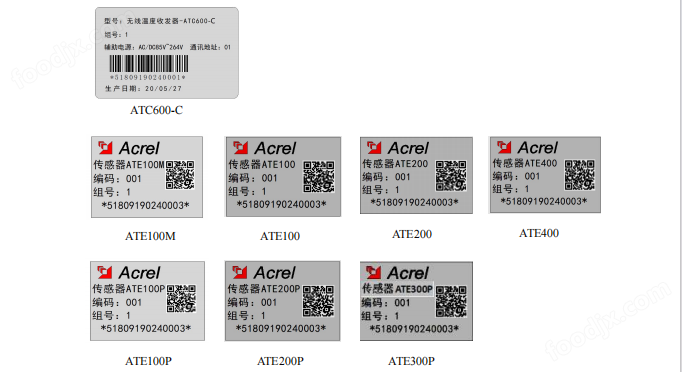

1.4.2 标签说明

1.4.2.1 ATE 传感器搭配 ASD/ARTM-Pn 装置

如果安装ATE100M/ATE100/ATE200/ATE400/ATE100P/ATE200P ， 其 组 号 应 与 显 示 装 置ASD/ARTM-Pn 的标签组号一致，安装位置依照标签文字安装，“编码：1A"为安装DY个 A 相，“编码：1B"为安装DY个 B 相，以此类推。

注意：出厂时包装箱内无线温度传感器与显示装置已配对，不可以与其他显示装置或无线温度 传感器混用，无线温度传感器按照标签安装。

1.4.2.2 ATE 传感器搭配 ATC600-C

如图所示，如果安装 ATE100M/ATE100/ATE200/ATE400/ATE100P/ATE200P/ATE300P，其组号应与 ATC600-C 的组号一致，安装位置依照标签文字安装，“编码：001"建议安装在DY个柜子的DY个测温点，再依次按照测温点顺序安装。

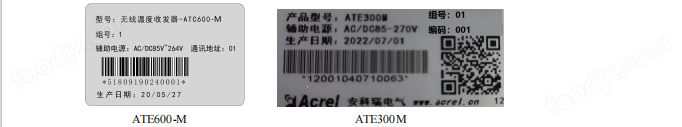

1.4.2.3 ATE300M 传感器搭配 ATC600-M 收发器

如果安装 ATE300M 传感器，其组号应与 ATC600-M 的组号一致，安装位置依照标签文字安装，“编码：001"建议安装在DY个柜内，再依次按照测温点顺序安装。

• ①实时监测设备内部的温度变化。

• ②及时发现过热故障，防止或消除安全事故。

• ③提高设备自动化水平，实现24小时不间断在线监测。

• ④减少人工测温工作量，降低测温人员工作风险。
