Product Details

一、系统用途： DY-06智能钢直尺检定装置由泰安大耀测控技术有限公司依据zuixinJJG1-1999钢直尺检定规程设计开发。该检定装置可用于检定钢直尺，是一种带有读数放大镜和温度计的精密刻划金属直尺。在测绘作业中常用于检查图廓点、控制点和坐标网点间距离，在国家水准测量规范中规定作为标准尺进行检定水准尺规之用。其他事业部门也广泛作为测量和计量直线距离及刻划等使用。

2.Features：

Ø 三等线纹尺的刻度面不得有划痕、碰伤、锈蚀等现象。刻度线应均匀，与尺边垂直延伸到尺边，不得有断线，重线的现象。

Ø 在检定状态下，通过读数显微镜观察，全程刻度线均匀清洗。

Ø 三等线纹尺的尺规数码大小适中，不得影响到刻线，且前后一致。

Ø 三等线纹尺的附件（温度计、放大镜）应齐全，放大镜成像清晰且在轨道上滑动灵活

Ø S次检定的三等线纹尺应达到上述要求，后续检定及使用中检验的允许有不影响计量性的外观缺陷。

Ø 标识对于新制的三等线纹尺，在尺盒上应标明计量器具名称

Ø 设备使用说明书一份、产品合格证一份、装箱单一份。

3.技术结构：

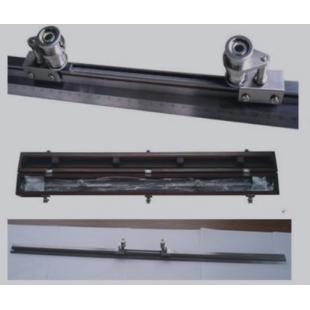

  钢直尺檢定装置由钢直尺检定台、钢直尺可调台组成。

钢直尺检定台主要有

1弹簧；

2抵块；

3升降螺杆；

4调整升降螺母；

5紧定螺丝；

6蝶形螺帽；

7对零调整螺杆；

8被检尺定位板；

9主臺板；

10可調台板；

11腿架；

12弹簧；

13 读数显微镜（放大倍数为20倍，分度值为0.01mm）；

14显微镜轨道和支架；

15 光源等組成。
