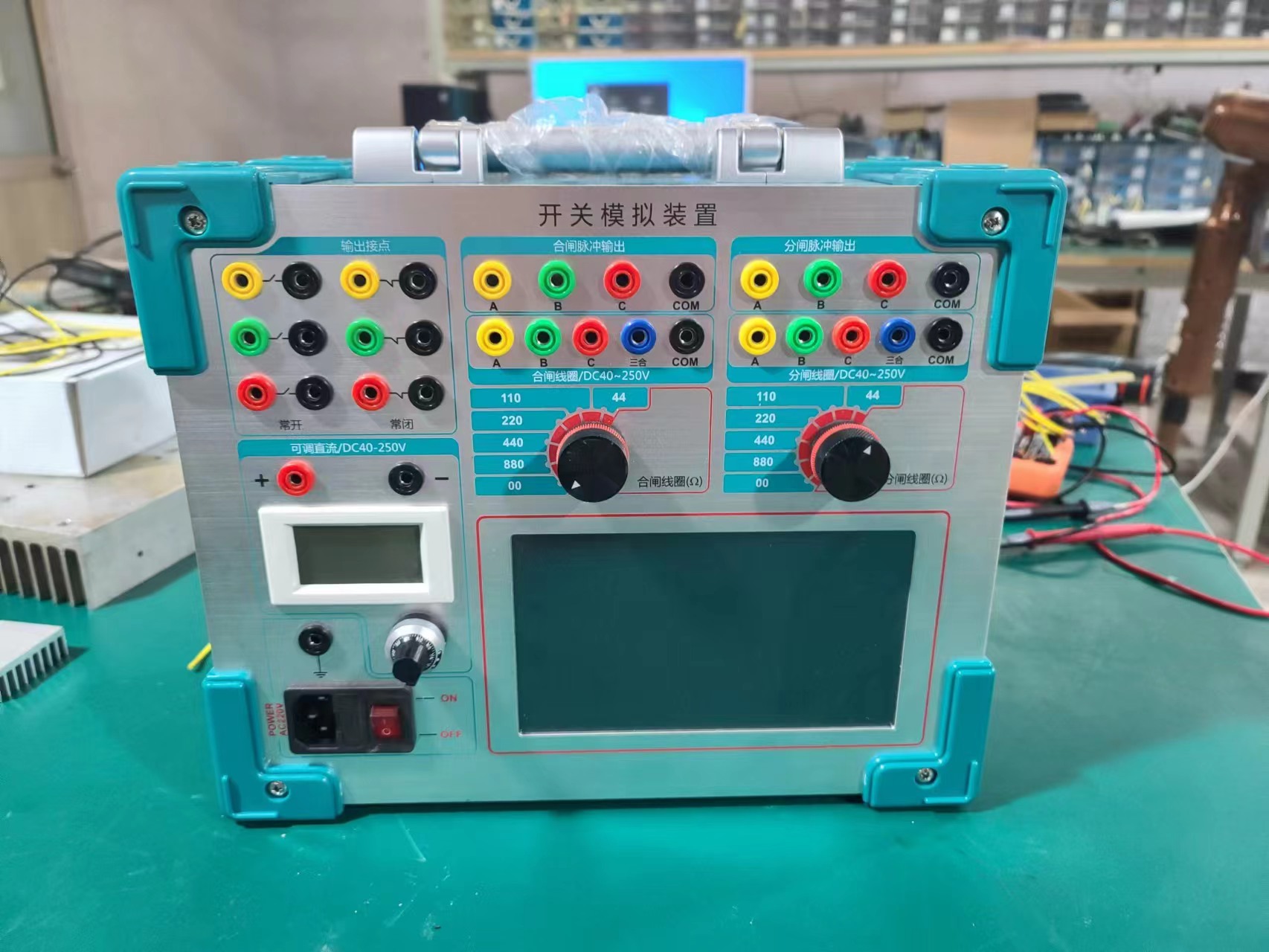

便携式微机型高压断路器模拟装置 型号: SB6250
1.主要硬件配置
六组独立的跳合闸线圈；12对断路器位置输出接点；
一组辅助直流电源输出（110V/220V可切换）
2.主要功能特点
SB6250微机型高压断路器模拟装置主要用于继电保护装置的整组试验以及在备用电源自投装置试验等项目中替代真实的高压断路器。在整组试验时模拟高压断路器的跳闸及合闸，以避免由于重复的整组试验造成高压断路器反复分合带来不良影响，本模拟装置为微机继电保护测试系统的配套产品，也可与其它厂家的继电保护校验装置配套使用。特别在新建厂、站的高压断路没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，试验工作效率。另外，仪器可选配远程控制功能，上位机软件通过串口（USB）、网口、WiFi等多种连接方式监控断路器分合闸状态，亦可以通过网络连接多台装置组成场景式模拟断路器屏，在保护厂家和科研等部门使用该系统更显得事半功倍。
3.主要技术参数
型号 SB6250
跳、合闸线圈 六组
断路器位置输出接点 12对
供电电源 220V±15%
跳合闸操作电源电压 24-220V交直流
跳合闸线圈电阻选择 0.25、0.5、1.0A、1.5、2.0A、2.5
合闸时间选择 40-600ms任意设置
跳闸时间选择 20-120ms任意设置
模拟断路器常闭/常开接点容量 AC 250V/8A, DC 250V /2A
隔离直流电压输出 110或220V，供电电流大1A
远程控制功能（选配） 串口（USB）、网口、WiFi三种连接方式
人机界面 10英寸高清触摸液晶显示屏
整机尺寸 265mm×330mm×150mm（H×W×D）
整机重量 <7kg
