高压断路器模拟装置技术参数与操作指南

高压断路器

发布时间：2022-07-31 11:52:28

点击次数：2922

所属分类：断路器

产品描述

主要技术参数

工作电源电压：AC220V±10% 50HZ 工作电流小于0.5A。

开出量节点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。

分、合闸操作电压：DC 5-250V可调恒压源。

分、合闸时间：10mS-1000mS任意可设，误差不超过±5ms。

分、合闸电流（线圈电阻）：∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω

手动分合闸：当通过触摸屏上的“手动合闸”和“手动分闸”按钮来操作

时断路器模拟装置分、合闸线圈中没有电流通过。

输出节点：接点容量： DC220V/0.5A，AC220V/5A。

分、合闸脉冲输出：提供三组输出500毫秒的开关量节点。

分、合闸电流分别为0A、0.25A、0.5A、1A、2A、5A；当跳合闸脉冲为110V时，对应的分跳合闸电流分别为0A、0.125A、0.25A、0.5A、1A、2.5A !

钮）经延时后，根据接线情况单相或三相分闸，分闸相分闸输出接点由断开到闭合再断开，发出一脉冲脉冲持续时间为500mS。

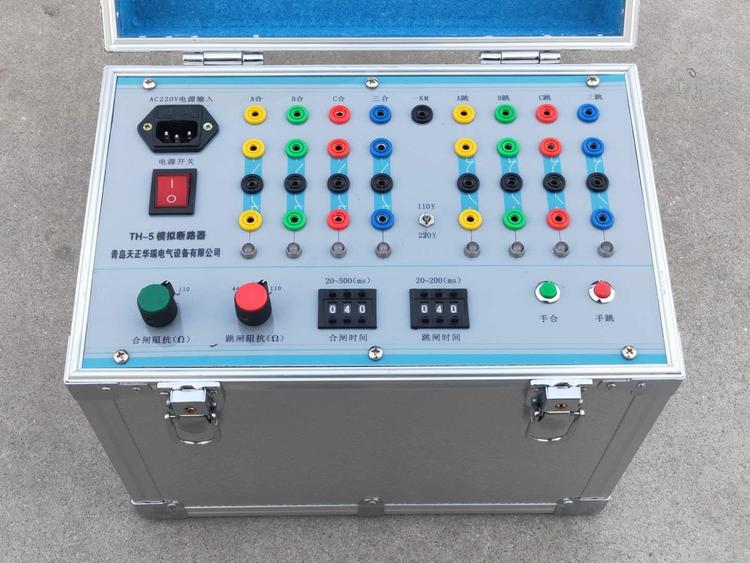

④合闸脉冲输出：面板示意图

①接地端子：接大地插孔（任何装置使用前都应可靠接大地）。

②电源插座、电源开关：仪器供电AC220V，0.5A。

③分闸脉冲输出：分闸脉冲输出端子，当模拟开关分闸线圈收到分闸脉冲（或按下手动操作按合闸脉冲输出端子，当模拟开关合闸线圈收到合闸脉冲（或按下手动操作按钮）经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲脉冲持续时间为500mS。

⑤输出接点：三组辅助输出触点，该触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。

⑥合闸线圈（DC40~250V）：三相合闸脉冲输入端，当某相有脉冲输入时（如+ KM经保护装置的跳闸接点动作后连接到该端），触摸屏上输入状态指示灯对应相的合会闪亮一次，应相的常开空接点闭合，常闭空节点断开，触摸屏上输出状态指示灯对应相的合点亮；当脉冲输入接入三合时，触摸屏上输入状态指示“三合”灯会闪亮一次，三相常开空接点均闭合，三相常闭空节点均断开，触摸屏上三相输出状态指示合灯均点亮。合闸脉冲输入公共端插黑端子，一般外接在-KM。

⑦分闸线圈（DC40~250V）：三相分闸脉冲输入端，当某相有脉冲输入时（如+ KM经保护装置的跳闸接点动作后连接到该端），触摸屏上输入状态指示灯对应相的跳会闪亮一次，应相的常开空接点断开，常闭空节点闭合，触摸屏上输出状态指示灯对应相的跳点亮；当脉冲输入接入三分时，触摸屏上输入状态指示“三跳”灯会闪亮一次，三相常开空接点均断开，三相常闭空节点均闭合，触摸屏上三相输出状态指示跳灯均点亮。分闸脉冲输入公共端插黑端子，一般外接在-KM。

⑧合闸线圈（Ω）：合闸线圈阻值选择，：合闸线圈电阻分为∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω六个档位，合闸线圈电阻在内部是经过相应相的合位位置空接点连接到响应的位置,故切除直流脉冲回路是靠装置本身的合位位置空接点，而不会发生靠外部装置的控制接点（如保护出口接点等）来切除直流脉冲回路时而引起的烧毁损坏。

⑨分闸线圈（Ω）：分闸线圈阻值选择，：分闸线圈电阻分为∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω六个档位，分闸线圈电阻在内部是经过相应相的分位位置空接点连接到响应的位置,故切除直流脉冲回路是靠装置本身的分位位置空接点，而不会发生靠外部装置的控制接点（如保护出口接点等）来切除直流脉冲回路时而引起的烧毁损坏。

⑩可调直流（0~250V）：辅助可调直流电压，通过调节旋钮可再红、黑端子上输出直流电压，在表头上有电压显示。

⑪操作触摸屏：如下面5所示，有状态显示和操作设定。

触摸屏界面图

合闸时间设定：可分别对三相合闸时间进行设定，设置范围10mS~1000mS 即当合闸线圈（面板6）有脉冲输入时，输出节点（面板5）将经延时整定值后动作，常开变常闭，常闭变常开，合闸脉冲输出（面板4）将经延时整定值后动作一次。

跳闸时间设定：可分别对三相分闸时间进行设定，设置范围10mS~1000mS 即当分闸线圈（面板7）有脉冲输入时，输出节点（面板5）将经延时整定值后动作，常开变常开，常闭变常闭，分闸脉冲输出（面板3）将经延时整定值后动作一次。

输入状态指示：输入信号指示灯，即当合闸线圈（面板6）有脉冲输入时，对应合点位的指示灯会闪亮一次，当分闸线圈（面板7）有脉冲输入时，对应跳点位的指示灯会闪亮一次。

输出状态指示：输出信号指示灯，当装置处于合位时对应位置的指示灯会常亮。

手动操作按钮：手动跳合、闸按钮，按下对应按钮，对位置的输出节点（面板5）将经延时整定值后动作，常开变常闭，常闭变常开，合闸脉冲输出（面板4）、分闸脉冲输出（面板3）将经延时整定值后对应相动作一次。当按下全合、全跳按钮时，则三相输出节点（面板5）将经延时整定值后均动作，合闸脉冲输出（面板4）、分闸脉冲输出（面板3）将经延时整定值后三相均动作一次。

上例接线为继电保护测仪与断路器模拟装置配合使用的实例，断路器模拟装置也可独立使用；如没有其它接点需要断路器控制，也可不用断路器模拟装置的跳合闸输出，观察跳合闸指示灯即可。

举例说明

用断路器模拟装置测试四方CSL-101B的距离保护整组试验及失灵保护。（回路端子号均为CSL-101B保护装置后面板的端子号）

试验接线：

断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。

图5

（2）试验说明：

四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、HJb、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。

（3）试验步骤：

第一步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。

第二步：试验接线。

第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟

装置的跳、合闸时间及跳、合闸线圈的电流值。

第四步：用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断

路器模拟装置合闸。

第五步：加故障量进行整组试验。

（4）、举例说明

断路器模拟装置跳、合闸的动作过程：

模拟断路器的合闸操作通过DCS或操作控制开关进行。

模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。

动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。

注意事项
1. 绝对禁止将模拟断路器的输入和输出接反 !
2. 不允许将输入与输出的公共端连接在一起 !
3. 分、合闸线圈电阻选择时，∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω，当跳合闸脉冲为220V时，对应的分、合闸电流分别为0A、0.25A、0.5A、1A、2A、5A；当跳合闸脉冲为110V时，对应的分跳合闸电流分别为0A、0.125A、0.25A、0.5A、1A、2.5A !

保修条件

本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。
