微机型高压断路器

发布时间：2022-07-31 10:57:04

产品价格：0.00

点击次数：2922

所属分类：断路器

产品描述

装置概述

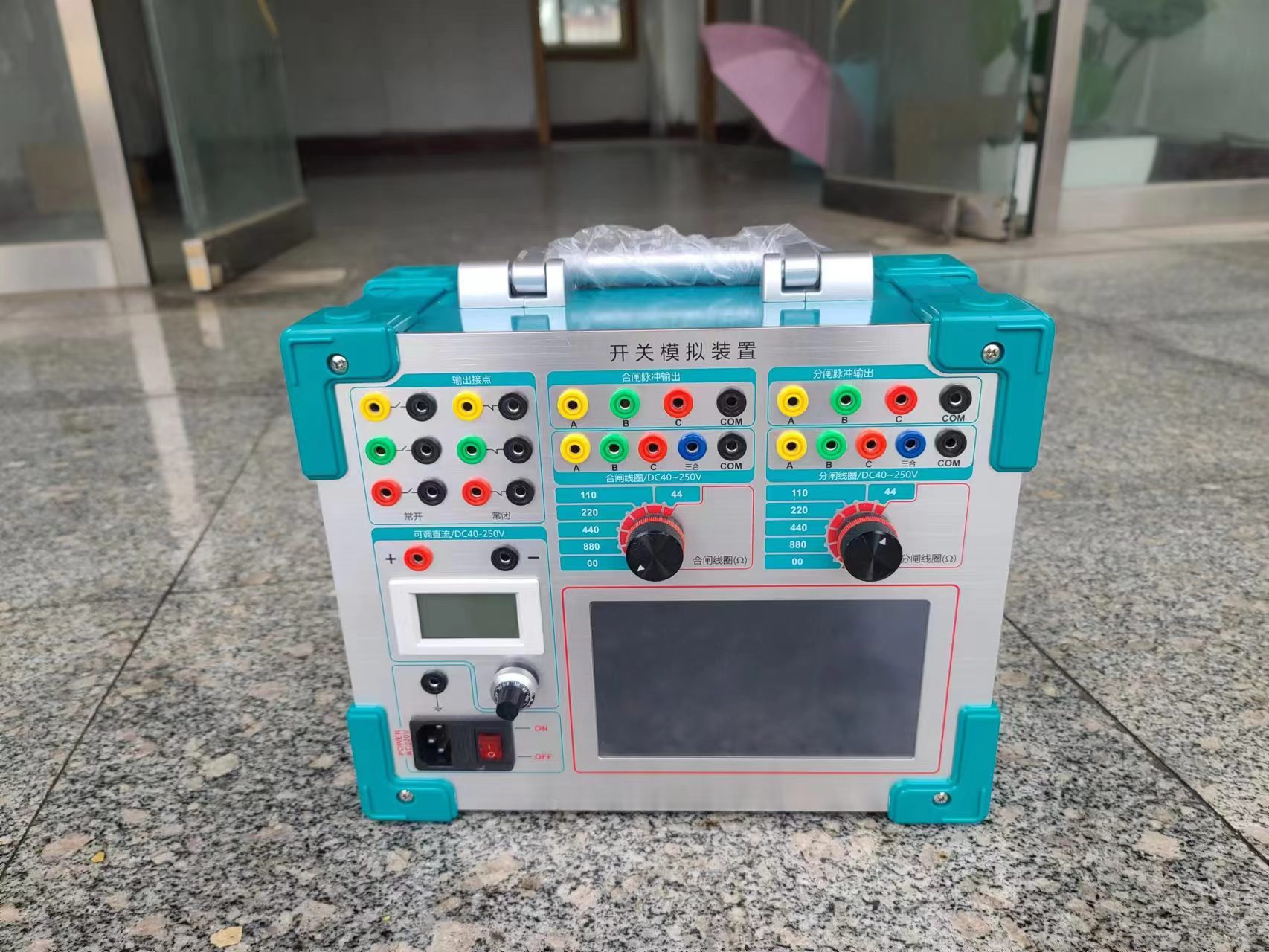

DR系列断路器模拟装置主要用于继电保护装置的整组试验，以及在其它试验项目中替代真实的断路器，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备；动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命。本模拟装置可与继电保护校验装置配套使用，也可独立使用。特别在新建厂、站的高压断路器没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，提高试验工作效率。在生产厂家和科研等部门使用该装置更显得事半功倍。其它类似运用可根据具体情况具体处理。

注意事项

绝对禁止将模拟断路器的输入和输出接反 !

不允许将输入与输出的公共端连接在一起 !

分、合闸线圈电阻选择时，∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω，当跳合闸脉冲为220V时，对应的分、合闸电流分别为0A、0.25A、0.5A、1A、2A、5A；当跳合闸脉冲为110V时，对应的分跳合闸电流分别为0A、0.125A、0.25A、0.5A、1A、2.5A !

本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

举例说明

用断路器模拟装置测试四方CSL-101B的距离保护整组试验及失灵保护。（回路端子号均为CSL-101B保护装置后面板的端子号）

试验接线：

断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例

试验说明：

四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、HJb、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。

（3）试验步骤：

第一步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。

第二步：试验接线。

第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟

装置的跳、合闸时间及跳、合闸线圈的电流值。

第四步：用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断

路器模拟装置合闸。

第五步：加故障量进行整组试验。

（4）、举例说明

断路器模拟装置跳、合闸的动作过程：

模拟断路器的合闸操作通过DCS或操作控制开关进行。

模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。

动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。
