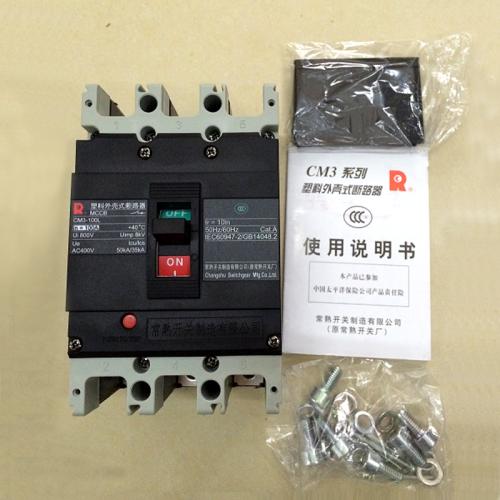

常熟塑壳断路器
达瑞电气为您推荐
应用场合
●低压配电保护
◆CM3、CM3E、CM3L配电型断路器可用于AC50/60Hz TN、TT、IT配电系统，满足GB50054关于电器
的选择的要求。
◆CM3DC断路器可用于直流不接地、负极接地和中心点接地系统，例如光伏系统用汇流箱及逆变器中安装。
◆全系列断路器可靠的触头指示和隔离功能满足GB50054隔离电器要求。
●电动机回路保护
◆CM3、CM3E、CM3L电动机保护型断路器可对电动机起动器、电缆及电动机提供过电流保护，保护特
性满足GB14048.4，应用满足GB50055。
◆CM3-250C、100C和CM3-63断路器厚度仅为60mm，可安装于设备控制箱中对设备进行保护。
●剩余电流保护
◆CM3L断路器提供因绝缘损坏导致对人接触危险电压的保护，也可以对因绝缘损坏引起的火灾等危险提
供保护，例如电缆的绝缘损坏。
◆额定剩余动作电流为30mA的CM3L断路器可对人提供直接接触附加保护。
◆CM3L断路器可提供交流叠加脉动直流场合的A型剩余电流保护功能，满足GB50054、GB13955对剩余
电流保护装置的选用要求。
◆动作时间满足GB13955分级配合要求。
◆提供AC690V剩余电流保护解决方案。
◆配置自动重合闸模块可实现剩余电流自动重合闸功能。
●切换功能
◆带光伏并网专用欠电压脱扣器的CM3断路器满足国家电网公司Q/GDW1972、Q/GDW1973标准，可实现
检有压自动合闸功能。
◆安装机械联锁机构的两台CM3断路器可实现对同一设备的两路电源或同一电源的两台设备手工切换。
◆机械电气联锁的两台断路器配备控制器等实现两路电源的自动切换（见CA1/CA1B系列自动转换开关样本资料）。
●光伏并网
◆配置FZT3状态上传模块的CM3断路器可在上位机获得合闸、分闸、脱扣三位置状态信号及控制断路器
合分闸，实现热磁式断路器的通信功能。
●热磁式断路器通信
◆配置FZT3状态上传模块的CM3断路器可在上位机获得合闸、分闸、脱扣三位置状态信号及控制断路器
合分闸，实现热磁式断路器的通信功能。
适用范围
◆ 周围空气温度为-5℃~ +40℃；
◆ 安装地点的海拔不超过2000m；
◆ 安装地点的空气相对湿度在zui高温度为+40℃时不超过50％，在较低温度下可以有较高的相对湿度，例
如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施；
◆ 污染等级为3级；
◆ 断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为±1mm及频率为13.2Hz~100Hz、加
速度为±0.7g的机械振动;
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境A；
◆ 湿热带型（TH型）断路器通过GB/T2423.4 GB/T2423.18试验要求，能耐受潮湿空气、盐雾、油雾、霉
菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方;
◆ 可运行条件：
断路器通过GB/T 2423.1和GB/T2423.2的试验要求，周围空气温度可低至-25℃（CM3DC系列断路器可
提供温度低至-40℃产品，请咨询本公司）、高至+70℃（超过+40℃降容使用，详见本样本中的技术
资料）；
◆ 储存条件：周围空气温度为-40℃~ +70℃。
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
