产品原理
其设计体现了最新的限流原理和制造技术，具有结构紧凑、全模块化、高分断、零飞弧等特点。其额定绝缘电压为750V，适用于交流(50～60Hz)，额定工作电压690(800)V及以下，额定工作电流至630A的电路中作不频繁的转换及电动机不频繁的起动之用。断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为D型(经济型)，N型(标准型)，H型(较高分断型)。
本断路器可垂直安装(即坚装)，亦可水平安装(即横装)，本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。
断路器适用于隔离，符号表示为“”
本断路器执行下列标准：IEC60947-1及GB/T14048.1总则
IEC60947-2及GB14048.2低压断路器
IEC60947-4及GB14048.4接触器及电动机起动器
IEC60947-5.1及GB14048.5机电式控制电路电气
正常工作环境
海拔高度2000米及以下；
周围介质温度不高于+40℃，不低于-5℃；
能耐受潮湿空气的影响，能耐受盐雾，油雾及霉菌的影响；
在无爆炸危险的介质中，且介质中无足腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
无雨雪侵袭的地方；
污染等级3；
安装类别Ⅲ；

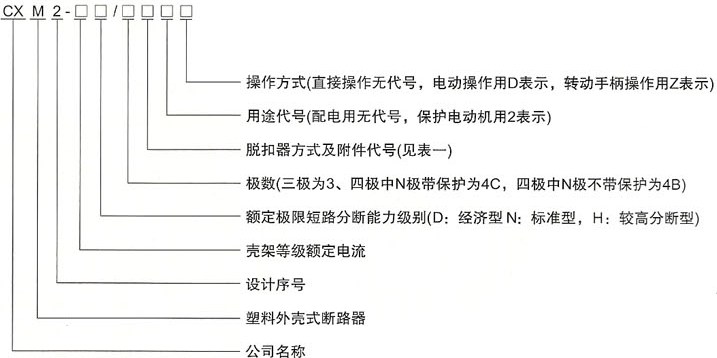

断路器的分类
一些常用的型号有：
CXM2-100D CXM2-100H CXM2-100N CXM2-160D CXM2-160H CXM2-160N
CXM2-250D CXM2-250H CXM2-250N CXM2-400D CXM2-400H CXM2-400N
CXM2-630D CXM2-630H CXM2-630N

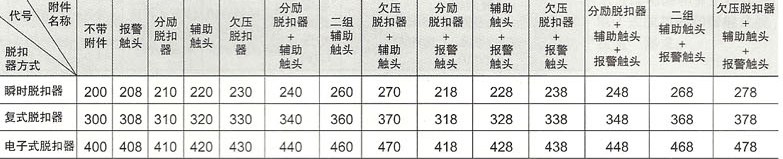

脱扣器方式及附件代号
注：CXM1-100、160、250附件中无260、360、460、268、368、468。

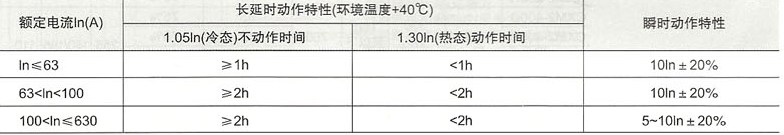

保护特性
保护电动机用的保护特性
智能式脱扣器的过电流保护特性

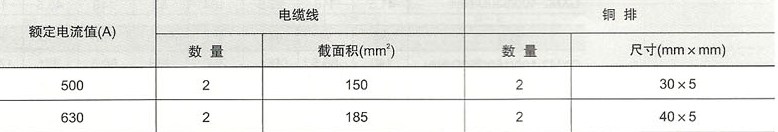

温升试验用连接导线的截面积与相适应的试验电流

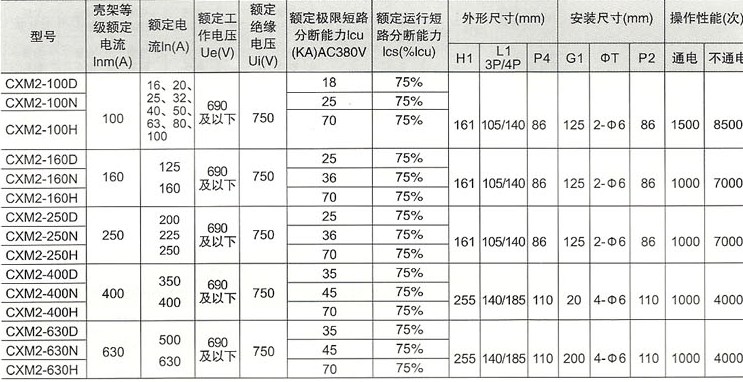

主要技术参数

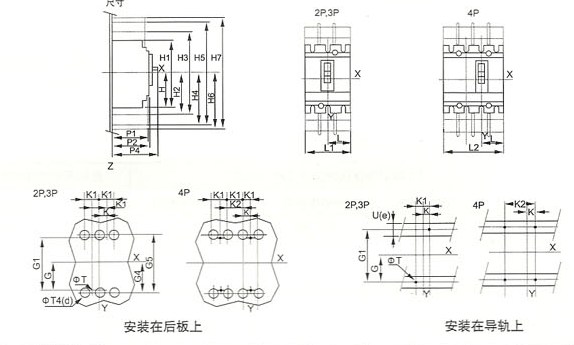

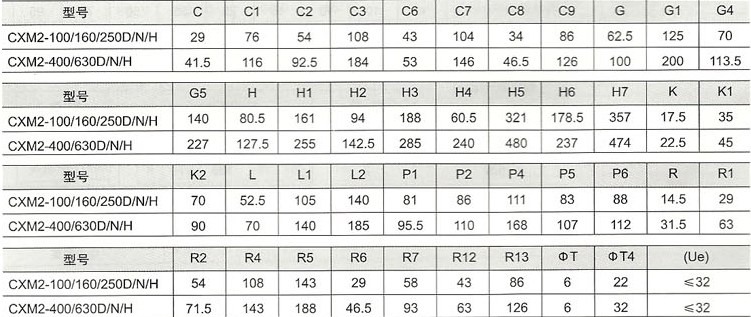

外形及安装尺寸
注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
