FDB-D/C 10KV短路接地线

发布时间：2020-08-19 09:02:32

点击次数：2922

所属分类：短路接地线

产品描述

FDB-D/C 10KV短路接地线

达瑞电气为您推荐

FDB-C/D10KVFDB-C/D10KV接地线.的详细资料：

FDB-C/D10KV接地线.

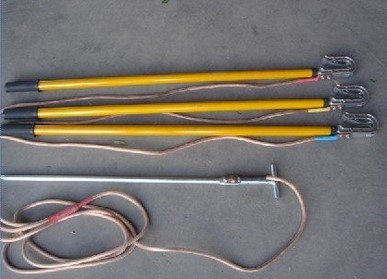

携带型短路接地线由绝缘操作杆、导线夹组成，导线夹采用优质铝合金压铸,强度高,再经表面处理使线夹表面不宜氧气。操作棒用进口环氧树脂精制成彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑

短路接地线技术参数：

序号	规格型号	型式	类别	线长	棒长	铜线规格	操作杆接头形式	备注
1	XJ-1 型 380V	变电母排	三相合相式	1M ×4根+3.5M	0 ．3M×4根	16mm 2		铝排型平口接电夹接地夹 1个
2	XJ-10A 型 6-10KV	户内母排	三相合相式	1M ×3根+3.5M	0.3M ×3根	25mm 2		铝排型平口接电夹接地夹 1个
3	XJ-10A 型 10KV	户内母排	三相合相式	1.5M ×3根+4M	1M ×3根	25mm 2		铝排型平口接电夹接地夹 1个
4	XJ-35A 型 35KV	户内母排	三相合相式	2M ×3根+4M	1M ×3根	25mm 2		铝排型平口接电夹接地夹 1个
5	XJ-35 型 35KV	户内母排	三相合相式	3M ×3根+4M	1.5M ×3根	25mm 2		铝排型平口接电夹接地夹 1个
6	XJ-110 型 110KV	变电母排	三相合相式	3.5M ×3根+4M	1 ．5M×3根	25mm 2		铝排型平口接电夹接地夹 1个
7	XJ-220 型 220KV	变电母排	三相合相式	4M ×3根+4M	1M ×2根=2M×3根	35mm 2	伸缩式对接式	铝排型平口接电夹接地夹 1个
8	XJ-500 型 500KV	变电母排	三相合相式	4M ×3根+6M	2 节×1M=2M×3根	35mm 2	伸缩式对接式	铝排型平口接电夹接地夹 1个
9	XJ-110 型 110KV	变电线路	三相合相式	4.5M ×3根+3M	2 节×2M=4M×3根	25mm 2	对接式	线路挂钩接电夹接地夹1个
10	XJ-220 型 220KV	变电线路	三相合相式	5M ×3根+4M	2 节×2M=4M×3根	35mm 2	对接式	线路挂钩接电夹接地夹1个
11	XJ-500 型 500KV	变电线路	单相式	13M ×3根	2M ×3节=6M×3根	35mm 2	伸缩式	脱卸式线路挂钩接地夹接地夹1个
12	XJ-10 型 10KV	户外线路	三相合相式	1.5M ×3根+15M	1M ×3根	25mm 2		线路挂钩接电夹临时接地针 1根
13	XJ-10 型 10KV	户外线路	三相分相式	1.5M ×2根 +16M	1M ×4根	25mm 2		线路挂钩接电夹临时接地针 1根
14	XJ-35 型 35KV	户外线路	三相合相式	2M ×3根+18M	1.5M ×3根	25mm 2		线路挂钩接电夹临时接地针 1根
15	XJ-35 型 35KV	户外线路	三相分相式	2M ×2根 +20M	1.5M ×4根	25mm 2		线路挂钩接电夹临时接地针 1根
16	XJ-110 型 110KV	户外线路	三相合相式	4M ×3根+20M	2M ×3根	25mm 2		线路挂钩接电夹临时接地针 1根
17	XJ-110 型 110KV	户外线路	单相式	9M ×3根	2M ×3根	25mm 2		线路挂钩接电夹接地夹 3个
18	XJ-220 型 220KV	户外线路	三相合相式	5M ×3根+25M	2 节×1.5M=3M×3根	25mm 2	对接式	线路挂钩接电夹临时接地针 1根
19	XJ-220 型 220KV	户外线路	单相式	9M ×3根	2 节×1.5M=3M×3根	25mm 2	对接式	线路挂钩接电夹接地夹 3个
20	XJ-1 型 380V	户外线路	四相合相式	1M ×4根+12M	0.5M ×4根	25mm 2		线路圆口接电夹接地夹 1个临时接地针 1根
21	XJ-1 型 380V	户外线路	四相分相式	1M ×3根 +13M	0.5M ×5根	25mm 2		线路圆口接电夹接地夹 1个临时接地针 1根
22	个人保安线	户外线路	三相合相式	0.9M ×3根+2M		16mm 2		钳口接电夹 3个接地夹 1个

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
