高低压开关柜通电试验台技术参数：
输入电源：三相四线AC380V
输出电压及电流：
1、三相AC100V输出（固定值） 一组
2、三相AC 0 – 10A输出（10A，可调值〉 一组
3、交流电压输出
三相AC 0 – 400V，220V时，电流小于10A 一组
4、直流操作电压输出 DC 0 - 260V 一组
5、单相AC220V输出（插座） 二组
6、三相AC380V输出（固定值，接线柱） 一组
7、单相24V，36V，110V，220V直流固定输出 一组
8、带计时功能
9、外形尺寸：550*750*800mm
10、重量：55KG

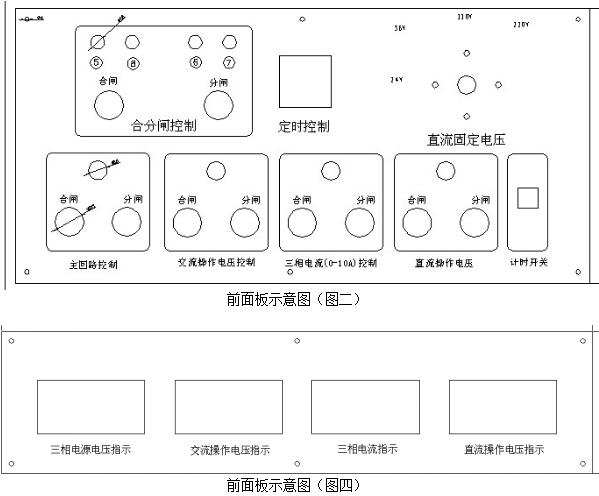

二、高低压开关柜通电试验台面板示意图
三、高低压开关柜通电试验台功能说明
1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。
3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。
4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。
四、高低压开关柜通电试验台操作说明
以检验单相交流电压表为例：
接通输入电源AC380V
检查并确认接线是否，接通总电源开关
将调压器回零，并按“合闸“扭，
再按面板上交流操作电压的“合闸”扭
缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
试验完毕后，先按面板上交流操作电压的“分闸“扭。然后，断开总电源开关
五、高低压开关柜通电试验台使用方法：
将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的安全，请严格按照要求操作。
在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。
根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：
合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。
如果要输出三相10A的电流，操作方法如下：
先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。
另外两个通道操作方法相同。

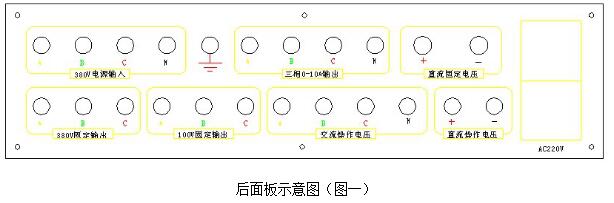

后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。
设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。
试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
