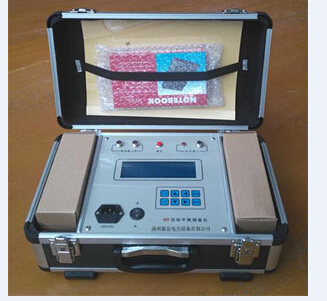

离心机动平衡测量仪技术参数
１.一般测量：
转速测量： 30～30,000 rpm
振动测量： 0.01～5000μm （峰峰值）
0.01～2000mm/s （有效值）
振动分析： FFT 频谱分析
显示方式： 点阵图形 64X240点阵图形液晶汉化菜
键 盘： 八键
２.动平衡测量：
测量点数： 单测点或单面 双测点或双面
振动信号频带： 3Hz～1KHz
同频工作转速： 180～30,000 rpm
同频振幅量程： 0.01～5000μm （峰峰值）
振动烈度量程： 0.01～2000mm/s （有效值）
相位精度： 0-360°±1 °
不平衡量减少率： ≥95％
离心机动平衡测量仪原理
离心机鼓轮是长滚子形状的转子，需要两个校正平面平衡，较少转子的不平衡和两个轴承的基频振动达到允许范围内的水平。平衡品质要求G6.3，转子质量176kg，平衡转速1500/min。旋转转子的两个端面1和2作为校正平面，平面2的校正半径R1=140mm，平面2的校正半径R2=140mm，轴承A和B作为测量平面，测量轴承的水平方向振动。用一个光电传感器监测皮带轮端面上的基准光标反射带，提供转速和相位基准信号。
离心机在工作转速下运转，测量两个轴承的初始不平衡振动并储存和记录。测量结果如下：
初始运转
转速：1500r/min
A 9.52mm/s rms ∠11º
B 8.10mm/s rms ∠310º
说明：测量参数是振动速度，rms表示振动素的均方根值。
