高压语音核相仪

发布时间：2020-08-18 09:22:29

点击次数：2922

所属分类：无线核相仪

产品描述

达瑞电气为您推荐

产品简介：

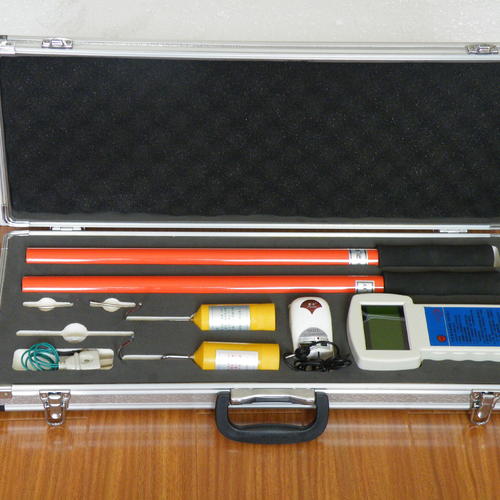

高压语音核相仪、无线高压核相电流相位仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，内置双层柔性线圈，能同时测试高压电流、核相、相位、相序、频率等，柔性线圈测试电流量程广、线性好、精度高，可以直接挂在线路上测试，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达1600m远，能对10V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

X探测器具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于高压线缆漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

产品参数：

功能	高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等
电源	DC 3.7V可充锂电池，USB充电接口，连续工作约10小时
测试方式	钩式探测器，可以挂在线路上或钩住导线测试
传输方式	315MHz、433MHz无线传输
核相距离	0～1600m
显示模式	3.5寸真彩液晶屏显示
可测线径	Ф168mm的导线，或168mm×245mm的母排
量程	核相电压等级：AC 10V～550kV
	相位：0.0°～360.0°
	频率：45Hz～75Hz
	电流：0.00A～20000A(选型)
分辨力	0.1°；0.1Hz；10mA
精度(23℃±5℃，80%RH以下)	相位：≤±10°
	频率：≤±2Hz
	电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt;
相别定性	同相:－30°～30°；异相: 90°～150°和210°～270°
语音功能	同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸	拉伸后长约5m；收缩后长约1m(5节)
数据存储	9999组
核相方式	接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
核相方式	非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换档	自动换档
位置误差	测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图)
采样速率	2次/秒
仪表尺寸	钩式检测仪：长宽厚310mm×270mm×52mm
仪表尺寸	接收器：长宽厚250mm×100mm×40mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
无信号指示	当接收器没有收到发射信号时动态显示“----”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于3.2V时探测器：电源指示灯慢闪，提醒充电接收端：电池电压低符号显示，提醒充电
额定电流	探测器：35mA max；接收器：300mA max
仪表质量	钩式检测仪：496g(含电池)
	接收器：395g(含电池)
	绝缘杆：1.45kg
	总质量：13.5kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干扰	无特强电磁场；无433MHz 、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
	检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)
	接收器：2000V/rms(外壳前后两端之前)
结构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

安全事项：

◆ 现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。

◆ 所测试绝缘杆电压等级为 ≤ 220KV 。

产品特性：

◆ 屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y、、、。

◆ 电源：主机采用可充电电源，X 和 Y 采集器 5 节 AG13 电池。

◆ 自动关机：开机后5分钟左右主机自动关机

◆ 接触被测强电场时，仪器会自动报警。

产品参数：

◆高压语音核相仪，准确度：同相误差≤15°，不同相误差≤15°

◆ 采样速率 3 次 / 秒

◆ X和Y采集器电源电压为7.5V ±1.5V

◆ X和Y采集器工作电流≤4mA

◆ 主机和 X、Y采集器的视距无线传输距离为X、Y≥150m

◆ 工作环境：-35°┉ +50° 湿度：≤95%RH

◆ 储存环境：-40°┉ +55° 湿度：≤95%RH

◆产品主机所测电压等级为 0.38KV┉110KV通用；220KV绝缘杆8米（定做），220KV电压等级以上可以定做。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
