产品详情

功    能

高低压无线语音核相、频率、相位、相序测试、验电等

电    源

探测器：7V～9VDC(内置大容量可充锂电池，7.4V/1000mAh，充满电连续工作40小时；也可以用1块6F22 9V电池代替)

接收器：7V～9VDC(AA、1.2V、6节大容量镍氢充电电池，总9000mAh，充满电连续工作40小时；也可以用6节LR6、1.5V电池代替)

核相方式

接触式核相：400V以下线路可以接触导线核相

非接触式核相：400V以上线路可将探测器挂钩逐渐靠近导线核相，无需直接接触高压导线，当裸导线电压超过35kV，必须使用非接触核相。

传输距离

无线传输，直线传输距离约50m

相别定性

－20°～20°同相；100°～140°和220°～260°异相

量    程

核相电压范围：10V～110KV

测试相位：0°～360°

测试频率：45Hz～65Hz

精    度

核相: 自校误差≤±3°；现场同相误差≤±7°；现场异相误差≤±12°

频率：±1Hz

分 辨 率

相位：1°

频率：0.1Hz

发射频率

433MHz、315MHz

绝缘杆长度

φ28mm；缩态为600mm；伸态为3200mm

LCD

4.3寸；65K色彩屏；显示域98mm×57mm

相位指示

相量图和数字同时指示，清晰直观

探钩尺寸

φ5mm×D80mm

探针尺寸

φ5mm×L40mm

语音功能

具有“同相、异相、X信号正常、Y信号正常”等语音提示

验电提示

有电时，探测器发出“嘟-嘟-嘟-”提示音

数据接口

USB mini接口

数据存储

200组，按HOLD键保持数据并自动编号存储，存储已满显示“FULL”符号(掉电或更换电池不会丢失数据)

数据保持

按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

数据查阅

按READ键可以进入数据查阅模式，再按箭头键翻阅数据

背    光

有，适合昏暗场所

显示速率

3次/秒

换    档

10V～110KV  全自动换档核相

测试指示

测试时显示“测试中- - -”

自动关机

开机约15分钟后，仪表将自动关机

电池电压

当电池电压低于6.5V时，电压低符号显示，提醒充电或更换电池。

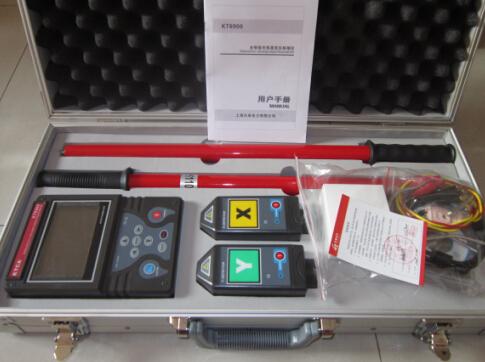

仪表箱尺寸

长宽高：640mm×310mm×120mm

仪表质量

主机：700g(含电池)

探测器：200g×2(含电池)

绝缘杆：430g×2

总质量：6kg(含仪表箱和绝缘杆)

仪表尺寸

主机：长宽厚195mm×137mm×50mm

探测器：长宽厚145mm×58mm×50mm

USB线长

USB数据线长1.5m

外界干扰

无特强电磁场；无433MHz、315MHz同频干扰

工作温湿度

-20℃～45℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

功    耗

探测器：20mA max；主机：200mA max

耐压等级

本绝缘杆的安全耐压等级为≤110kV,对于高电压线路，当电压超过110kV时，必须采用非接触式核相，严禁直接接触高压导线，否则有电击的危险，造成人身伤害或设备损坏。

绝缘试验

绝缘杆：AC110kV/rms(完全拉伸两端之间)

主机、探测器：AC3700V/rms(外露金属与壳之间)

防护等级

IP63

安    规

符合GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC 61481-A2：2004；IEC 61243-1 ed.2:2003标
