产品详情

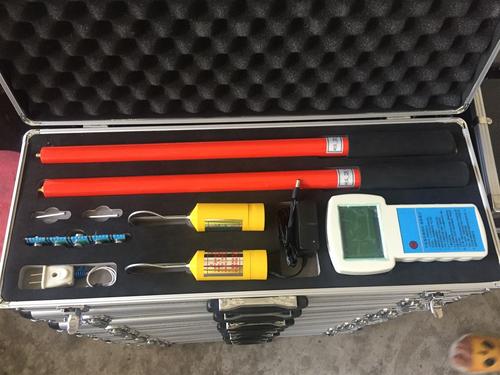

1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y

2、电源：主机采用可充电电源，X 和 Y 采集器 采用5 节 AG10 电池。

3、自动关机：开机后8分钟左右主机会自动关机 。

4、接触被测强电场时，仪器会自动报警。

现场核相说明：

① 先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相，相位差000°┉001°

②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相000°┉001°：AB′不同相 120°或240°、BB′ 同相000°┉001°、 BC′不同相120°或240°、CC′同相000°┉001°。

③如果要得到*数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，或将X和Y对调，以找出蕞佳的相位角度。

④在核相时，如 AA′、AB′、BB′、 BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30°或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°（注：120°和240°只表示正相序或逆相序）

⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相

⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集器放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集器放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）

⑦测量相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°，则说明是顺相序，该相应为“B”，如显示240°，则是逆相序，该相应为“C”。

⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电（但采集器不能代替验电器）。



使用方法技术参数：

1、准确度：同相误差≤15°，不同相误差≤15°

2、采样速率 3 次 / 秒

3、X和Y采集器电源电压为7.5V ±1.5V

4、X和Y采集器工作电流≤5mA

5、主机和 X、Y采集器的视距传输距离为X、Y≥20m

6、工作环境：0°┉ 50° 湿度：≤85%RH

7、储存环境：0°┉ 55° 湿度：≤85%RH

8、本产品所测电压等级为 0.38KV┉220KV



注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
