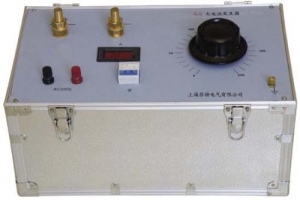

三相大电流发生器 达瑞电气为您推荐 （简称三相升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。 二、性能特点， ◆ 采用美观大方的PVC面板 ◆ 直接显示一次电流，便于试验观察及记录。 ◆ 测量精度高 0.2级 ◆ 功率大、体积小、带负载能力强 ◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。 三、使用方法 （1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。 （2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重检查接线。 （3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。 （4）本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。（标配为二根3米测试线） （5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于2.5分钟，等待10分钟后，再进行下次工作。如做温升（30分钟-24小时）应按长期工作温升配制。 四、技术特征 1.名称和分类 （1）名称：三相大电流发生器。 2. 1 输入电压：AC 380/220V 50Hz 三相四线 2. 2 功 率：20KVA 1*3只 2. 3 输出电流： AC0～20000A（可分段定做） 无级可调、面板带数显电流表 2. 4 输出电压： >6V 2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。 2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。 2. 7 输出电流方式：真有效值连续可调； 2.8 电流稳定度：0.2% 2.9 结构形式: 一体或分体 2.10 接线方式：根据要求 2.11电流稳定度：0.2%； 2.12保护设置：过流、过压 |
