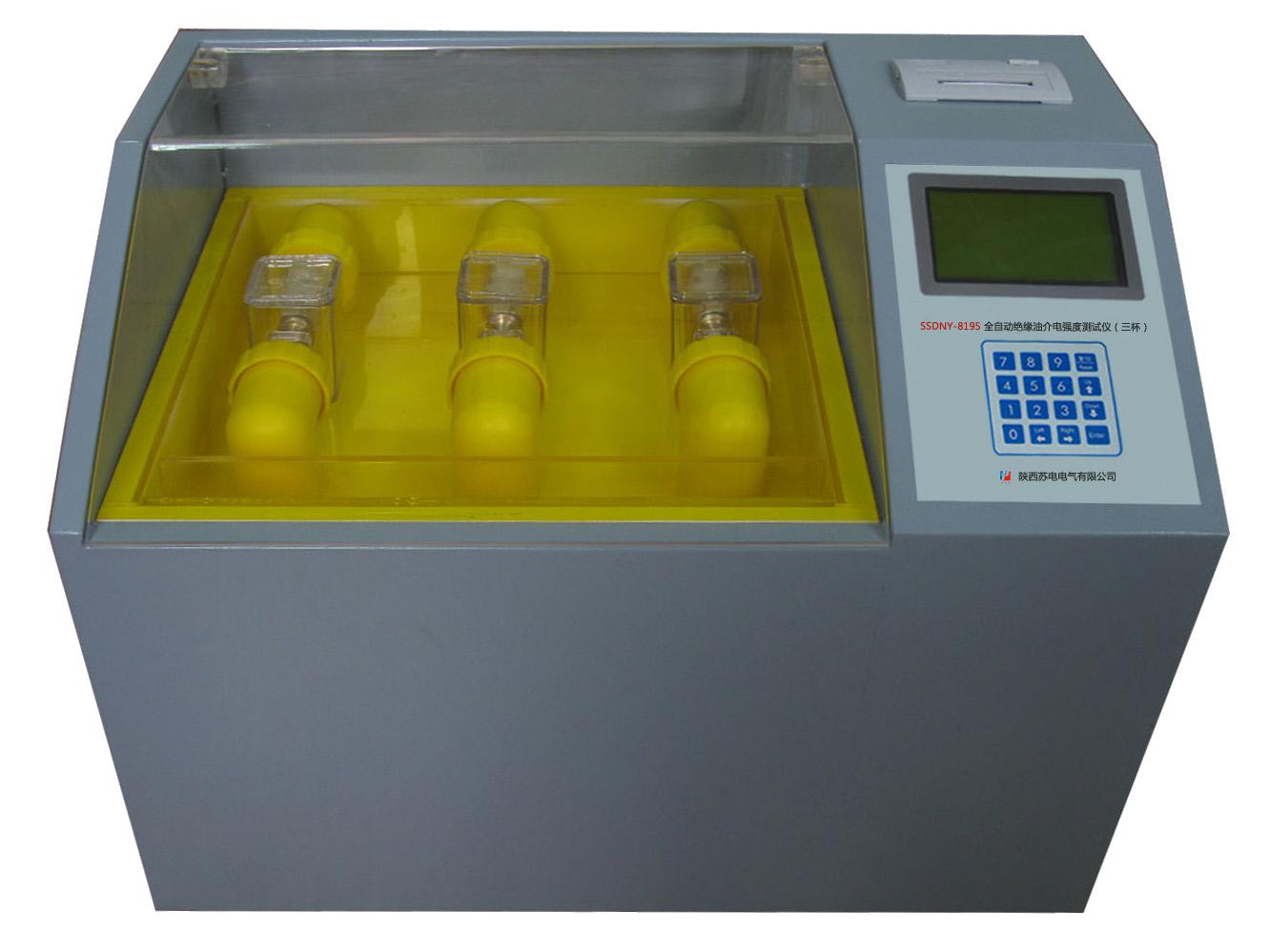

全自动绝缘油耐压测试仪
一、LYZJ-V全自动绝缘油耐压测试仪概 述
是我公司科研技术人员，依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。
二、LYZJ-V全自动绝缘油耐压测试仪仪器特点
1. 仪器采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；
4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
三、技术指标
1. 升压器容量 1.5 kVA
2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选
3. 输出电压 0～80 kV
4. 电源畸变率 ＜4%
5. 显示方式 大屏幕液晶汉字显示
6. 电极间隙 标准2.5 mm
7. 外形尺寸 430 mm×410 mm×412 mm
8. 仪器重量 29 kg；
四、使用条件
1. 环境温度 0～40℃
2. 相对湿度 ≤85%
3. 工作电源 AC 220V ± 10%
4. 电源频率 50 ± 5 Hz
5. 功率消耗 ＜200 W
五、机箱及面板部件说明
LYZJ-V绝缘油介电强度测试仪
1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；
6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压安全标志
1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；
2. 功能键 选择设置操作参数；
3. 打印机 打印单次及多次测试结果的平均值；
4. 切换开关 选择不同升压速率；
5. 指示灯 灯亮时表示相关操作步骤正在进行中；
6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；
7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；
8. 地线柱 可靠的地线连接柱；
9. 电源插座 良好插接AC 220V 50Hz电源线；
10. 电源开关 控制仪器电源通断；
11. 高压标志 提示高压危险的三角标志。
六，注意事项
1. 使用本仪器前，一定要详细阅读本操作手册；
2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；
3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；
4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；
5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；
6. 仪器的维修和调试须由专业人员完成；
7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！
8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！
9. 仪器在使用过程中，如发现异常应立即切断电源！
八、简易故障排除
1. 开机无反应 检查电源线是否插接良好，检查保险管是否完好无损；
2. 不升压 检查油杯箱盖是否盖好；
3. 升压正常但不击穿 检查设置是否限制了停升电压；
4. 击穿后无显示 检查油杯内是否有污物；
5. 打印不出纸 检查打印机是否有纸；
6. 更换打印纸 打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：
（1）按下打印机前盖板上的圆形按钮；
（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；
（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。
油杯的清洗：
1. 油杯清洗方法
（1） 用洁净的绸布反复擦拭电极表面和电极杆；
（2）用标准规调整好电极间隙；
（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；
2. 搅拌桨清洗方法
（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；
（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；
（3） 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。
一、产品概 述
LYZJ-VI型绝缘油介电强度测试仪是我公司全体科研技术人员，依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。
二、仪器特点
1. 仪器采用大容量单片机控制，工作稳定可靠；
2. 仪器内设宽范围看门狗电路杜绝了死机现象；
3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；
4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；
5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；
6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；
7. 便携式结构，易于移动，户内外使用均很方便。
三、技术指标
1. 升压器容量 1.5 kVA
2. 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选
3. 输出电压 0～80 kV
4. 电源畸变率 ＜1%
5. 显示方式 大屏幕液晶汉字显示
6. 电极间隙 标准2.5 mm
7. 外形尺寸 730 mm×410 mm×390 mm
8. 仪器重量 38 kg（ODST-1203）
四、使用条件
1. 环境温度 0～40℃
2. 相对湿度 ≤85%
3. 工作电源 AC 220V ± 10%
4. 电源频率 50 ± 5 Hz
5. 功率消耗 ＜200 W
