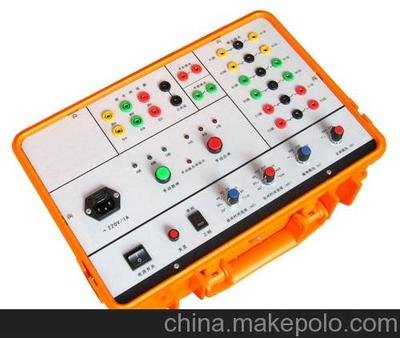

高压断路器模拟装置

Automatic Dielectric Loss Tester - Yangzhou Darui

Published: 2022-07-31 11:23:52

产品价格：0.00

Category: Circuit Breaker

Product Description

Main Features

提供一组全隔离直流可调电源，并有表头显示调节电压值；

同时提供六组分合、闸线圈；

自带手动分合闸功能；

分合闸线圈阻值可多级调整；

分合闸出口时间可多时段选择；

自带多对分合闸位置空接点输出；

自带多对分合闸脉冲输出空节点

单片机微机控制系统，可实行智能化升级，满足多种需要；

高性能的硬件平台，主要元器件均为工业级标准，核心器件采用军品级器件，保证了装置的高品质。

7寸（10）寸的TFT彩屏

Main Technical Parameters

工作电源电压：AC220V±10% 50HZ 工作电流小于0.5A。

开出量节点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。

分、合闸操作电压：DC 5-250V可调恒压源。

分、合闸时间：10mS-1000mS任意可设，误差不超过±5ms。

分、合闸电流（线圈电阻）：∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω

手动分合闸：当通过Touch Screen上的“手动合闸”和“手动分闸”按钮来操作

时断路器模拟装置分、合闸线圈中没有电流通过。

输出节点：接点容量： DC220V/0.5A，AC220V/5A。

分、合闸脉冲输出：提供三组输出500毫秒的开关量节点。

分、合闸电流分别为0A、0.25A、0.5A、1A、2A、5A；当跳合闸脉冲为110V时，对应的分跳合闸电流分别为0A、0.125A、0.25A、0.5A、1A、2.5A !

钮）经延时后，根据接线情况单相或三相分闸，分闸相分闸输出接点由断开到闭合再断开，发出一脉冲脉冲持续时间为500mS。

用断路器模拟装置测试四方CSL-101B的距离保护整组试验及失灵保护。（回路端子号均为CSL-101B保护装置后面板的端子号）

3.试验接线：

断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例

2）试验说明：

四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、HJb、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。

（3）试验步骤：

第一步：将一次设备的断路器跳合闸控制接线从控制回路中退出，接入断路器模拟装置。

第二步：试验接线。

第三步：根据一次设备断路器的跳、合闸时间及跳、合闸线圈的电流值设置断路器模拟

装置的跳、合闸时间及跳、合闸线圈的电流值。

第四步：用回路中的控制开关或断路器模拟装置的“手动合闸”按钮将断

路器模拟装置合闸。

第五步：加故障量进行整组试验。
