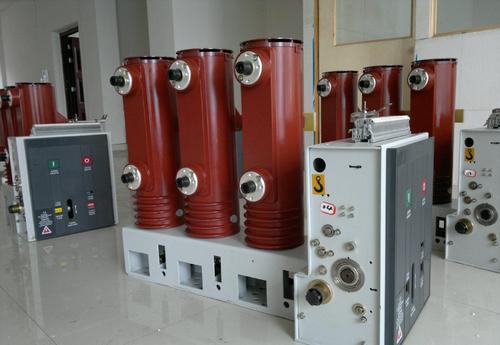

户内真空断路器手车式永磁机构为额定电压40.5kV,三相交流50Hz的户内高压电器设备，适用于工矿企业，变电站等输配电系统，作控制和保护开关，尤其适用于冶金、电弧练钢等需频率操作的行业，作为控制和保护设备。
本产品符合GB1984-89《交流高压断路器》标准。
ZN 23 - 40.5 C / 2000 - 31.5
| | | | | |______ 额定短路开断电流(kA)
| | | | |_____________ 额定电流(A)
| | | |__________________ 额定电压(kV)
| | |_______________________ 永磁操作机构
| |_____________________________ 企业代号
|_________________________________ 真空断路器
|
项目 |
Unit |
Parameters |
|---|---|---|
|
Rated Voltage |
kV |
40.5 |
|
额定留电冲击耐受电压(峰值) |
kV |
185 |
|
1 min工频耐受电压 |
kV |
95 |
|
Rated Frequency |
Hz |
50 |
|
Rated Current |
A |
1250,1600,2000 |
|
额定短路开断电流 |
kA |
25,31.5 |
|
额定短路时耐受电流 |
kA |
25,31.5 |
|
额定峰值耐受电流 |
kA |
63,80 |
|
额定短路持续时间 |
S |
4 |
|
额定短路开断时间 |
ms |
≈90 |
|
额定短路关合电流 |
kA |
80 |
|
额定操作顺序 |
|
分0.3-合分-180s-合分 |
|
合闸时间 |
ms |
50～85 |
|
分闸时间 |
ms |
40～85 |
|
额定短路开断电流开断次数 |
次 |
20 |
|
机械寿命 |
次 |
10000 |
|
额定电容器组开断电流 |
A |
630 |
|
储能电机额定功率 |
W |
275 |
|
储能电动机额定电压 |
V |
AC/DC220,110 |
|
储能时间 |
S |
＜15 |
|
合分闸电磁铁额定电压 |
V |
AC/DC220,110 |
|
过流脱扣器额定电流 |
A |
5 |
|
辅助开关额定电流 |
A |
10 |
技术说明:手车的总宽度为1180,轮子与轮子的中心距为1130(正面)
